產品介紹
C型沖床單夾鉗雙通道生產線是由板件自動供料機、送料機、自動數控平臺、壓力機、模具、收集機構及一系列同步機構和智能控制系統所構成。
工作原理
1.將定制尺寸的材料放入供料機的活動料臺并定位好,啟動提升機構將材料置于真空吸盤可以吸到的位置。
2.真空吸盤將材料吸起并輸送到數控平臺上。
3.數控臺啟動,夾鉗將材料夾緊并按照預設路徑運行,壓力機床與數控臺協調動作 將材料沖剪成型,依次吹往輸送帶,并完成后續工序。
4.每沖完一張材料后,夾鉗自動松開,廢料由收廢料機構收取。

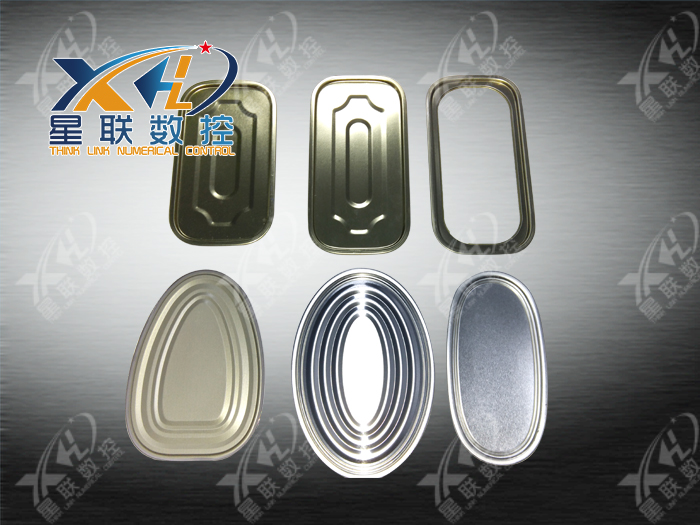

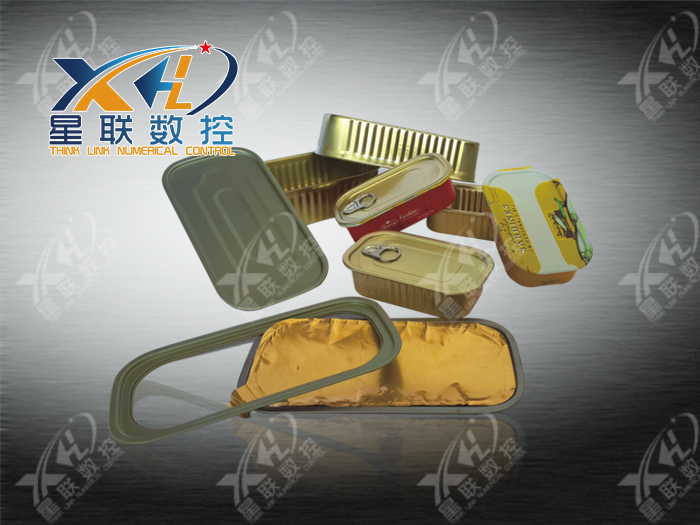

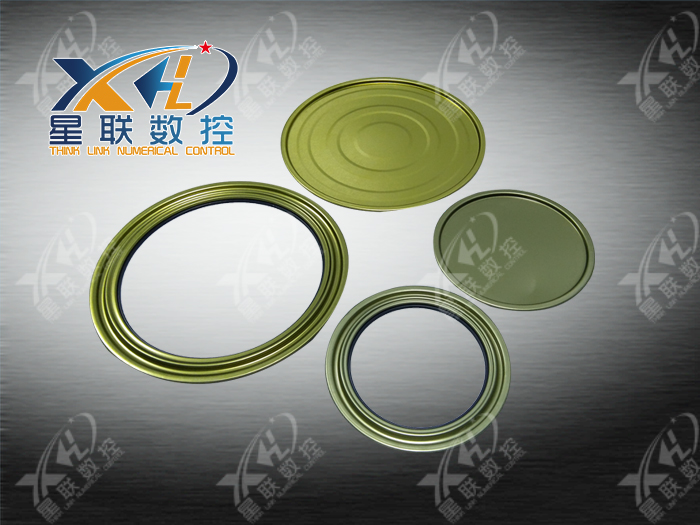

適用產品

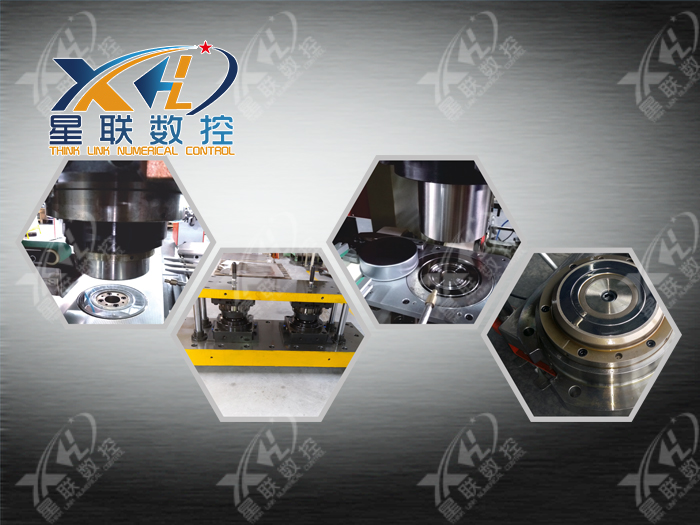

內部結構及模具
技術參數
裝模具數 / Available mould quantity | 1-2套(龍門沖可以定制多套)/ 1-2set(multi-moulds for crane press) |
模具壽命 / Mould life time | 5000萬次以上 / More than 50 million times |
電源電壓 / Power supply | 三相電壓380V/Three phase 380V |
材料范圍 / Material range | 0.14mm-0.40mm |
適應范圍 / Applicable diameter | Φ40-Φ166 |
